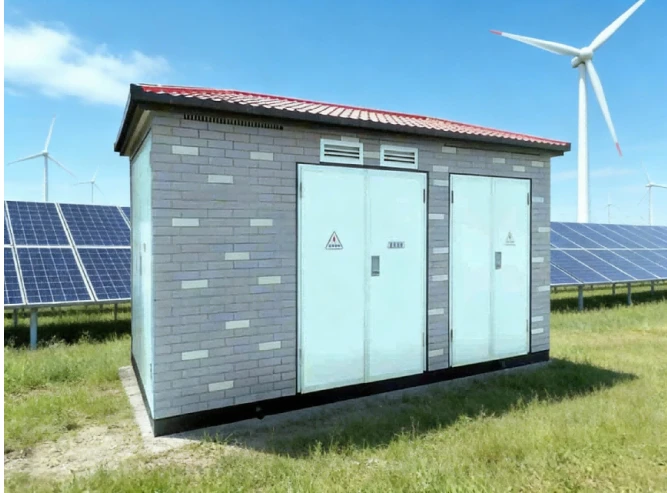

Mewn gorsafoedd pŵer ynni newydd (fel gweithfeydd pŵer ffotofoltäig a ffermydd gwynt), er nad yw offer switsh foltedd uchel ac isel yn cynhyrchu trydan, mae'n allweddol a all y system gyfan weithredu'n sefydlog. Wrth i gapasiti gosodedig ynni newydd barhau i dyfu, mae gofynion uwch yn cael eu gosod ar ddibynadwyedd, addasrwydd a deallusrwydd offer dosbarthu ategol.
Pam fod angen offer switsio o ansawdd uchel yn arbennig ar orsafoedd ynni newydd?
Mae gweithfeydd pŵer thermol traddodiadol yn darparu trydan sefydlog heb fawr o amrywiadau foltedd. Ond mae pŵer solar a gwynt yn dibynnu ar y tywydd, a gall eu hallbwn newid yn syth. Mae'r ysbeidiol a'r anweddolrwydd hwn yn cael effaith sylweddol ar y grid, gan roi mwy o bwysau ar offer dosbarthu ategol.
Ar yr adeg hon, mae offer switsh foltedd uchel ac isel yn chwarae rhan ddeuol mewn cydlynu gorchymyn a sicrhau diogelwch:
Ochr foltedd uchel (ee, 10kV, 35kV): yn gyfrifol am dderbyn y pŵer trydan cam i fyny a pherfformio dosbarthu, amddiffyn a monitro;
Ochr foltedd isel (380V / 660V fel arfer): a ddefnyddir ar gyfer pŵer ategol yn yr orsaf, megis goleuadau, rheoli gwrthdröydd, a systemau monitro.
Os yw'r offer yn ymateb yn araf neu'n darparu amddiffyniad anghywir, gallai gostyngiad sydyn mewn foltedd gau'r orsaf bŵer gyfan, gan arwain at golledion o ddegau o filoedd o yuan.
Y cam cyntaf: gwiriwch a yw'r math strwythurol yn cyd-fynd â senario'r cais
Ar hyn o bryd, mae offer switsh foltedd isel prif ffrwd wedi'i rannu'n ddau fath yn bennaf: sefydlog a gellir eu tynnu'n ôl.

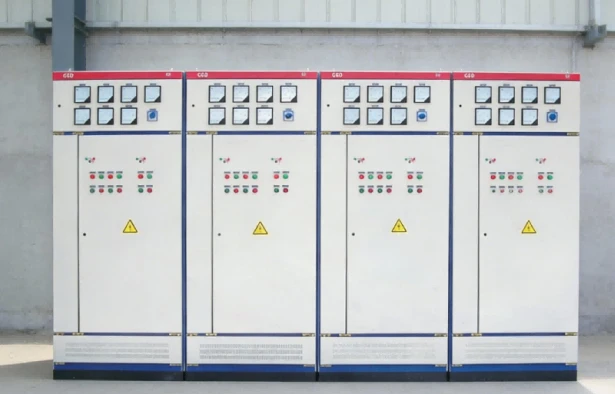

Math sefydlog (fel GGD): strwythur syml, cost isel, sy'n addas ar gyfer prosiectau bach gyda llwythi sefydlog a chynnal a chadw hawdd.
Math y gellir ei dynnu'n ôl (fel GCS, MNS, GCK): gosodir pob uned swyddogaethol (ee, torrwr cylched) ar droli tynnu allan, felly os bydd nam yn digwydd, gellir ei dynnu a'i ddisodli heb effeithio ar weithrediad cylchedau eraill. Mae'r dyluniad hwn yn arbennig o addas ar gyfer gorsafoedd pŵer ynni newydd hynod awtomataidd ar raddfa fawr. Fe'i defnyddir yn arbennig o eang mewn prosiectau pŵer gwynt ffotofoltäig dosbarthedig neu ardaloedd anghysbell.

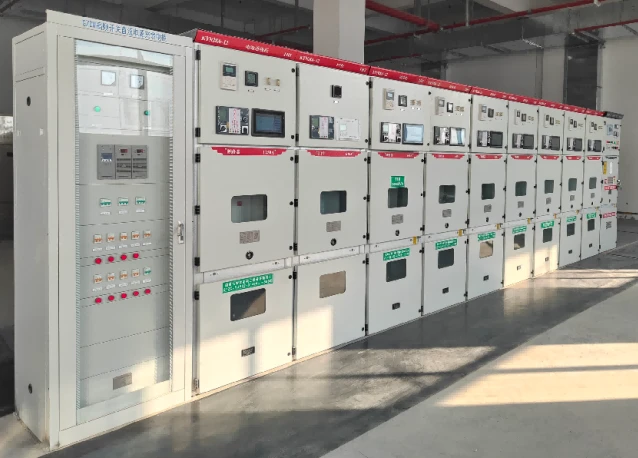

Ar gyfer offer switsio foltedd uchel, mae offer switsio â chladin metel fel KYN28A-12 a KYN61-40.5 wedi dod yn ddewis prif ffrwd ar gyfer gorsafoedd atgyfnerthu ynni newydd oherwydd eu perfformiad insiwleiddio rhagorol, cyd-gloeon mecanyddol, a swyddogaethau pum-atal.
Mae rhai prosiectau hefyd angen yr offer i gefnogi rhyngwynebau digidol i hwyluso integreiddio i systemau awtomeiddio cynhwysfawr.
Yr ail lefel: rhaid i'r paramedrau trydanol gyd-fynd yn llym â dyluniad y system
Wrth ddewis, dylid gwirio'r paramedrau technegol canlynol:
Foltedd gweithio graddedig: mae-cyfarpar foltedd isel fel arfer yn 380V, gall rhai senarios diwydiannol neu brosiectau allforio ddefnyddio 660V; 12kV neu 40.5kV yw offer foltedd uchel yn gyffredin.
Cerrynt graddedig: Gall cerrynt y prif fws foltedd isel gyrraedd 4000A, y mae angen ei bennu yn ôl cynhwysedd a llwyth y trawsnewidydd.
Capasiti torri cylched byr: Dylai'r torrwr cylched foltedd isel allu ymyrryd yn ddibynadwy â'r cerrynt cylched byr disgwyliedig, sydd fel arfer yn ofynnol i beidio â bod yn llai na 50kA; Mae angen i'r offer switsh foltedd uchel fodloni gofynion cynhwysedd cylched byr y system a phasio'r dilysiad sefydlogrwydd thermol deinamig cyfatebol.
Lefel amddiffyn: Argymhellir nad yw lefel amddiffyn y cabinet yn is nag IP42 mewn amgylcheddau awyr agored neu dywod a llwch (fel canolfannau ffotofoltäig yng Ngogledd-orllewin Tsieina) i atal gwrthrychau tramor rhag mynd i mewn ac effeithio ar y perfformiad inswleiddio.
Amodau amgylcheddol: gan gynnwys uchder, tymheredd, lleithder, ac ati, dylid ystyried cywiro inswleiddio aer mewn ardaloedd uchder uchel.
Dylai'r holl baramedrau fod yn seiliedig ar ddiagram system gynradd drydanol y prosiect, gan osgoi empirigiaeth neu gymhwyso'r hen gynllun yn unig.
Y drydedd lefel: mae cudd-wybodaeth wedi dod yn gyfluniad safonol yn y diwydiant

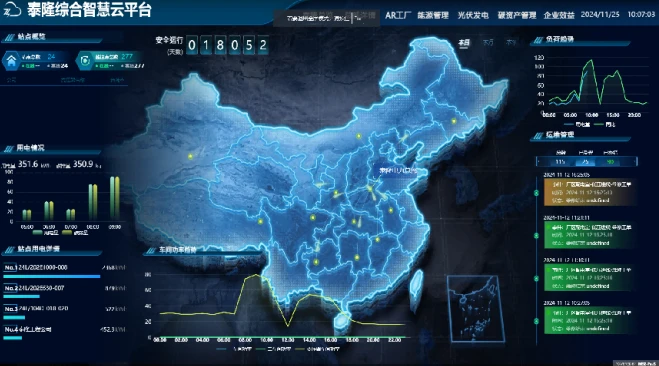

Yn ystod y blynyddoedd diwethaf, gyda datblygiad grid smart a gweithrediad a chynnal a chadw digidol, mae offer switsh foltedd uchel ac isel wedi integreiddio swyddogaethau caffael data a chyfathrebu yn gyffredinol. Mae cyfluniadau nodweddiadol yn cynnwys sgrin gyffwrdd AEM lleol, modiwl monitro ansawdd pŵer, meddalwedd dadansoddi ynni, a rhyngwynebau cyfathrebu o bell.
Mae hyn yn golygu nad oes rhaid i chi fynd i'r safle i wybod trwy eich ffôn symudol neu gyfrifiadur a yw'r effeithlonrwydd cynhyrchu pŵer yn normal, a yw tymheredd cylched yn annormal, a faint o drydan a ddefnyddir y mis hwn o'i gymharu â'r mis blaenorol.
Yn enwedig ar gyfer ffermydd gwynt ffotofoltäig neu wynt anghysbell dosbarthedig, gall monitro o bell leihau costau O&M yn fawr. Gall rhai systemau deallus hyd yn oed roi rhybuddion cynnar 72 awr cyn i fethiannau ddigwydd, gan atal problemau cyn iddynt ddigwydd.
Y bedwaredd lefel: rhaid rhoi sylw i adroddiadau ardystio a phrofion
Mae'r wladwriaeth yn nodi bod yn rhaid i bob set gyflawn o offer switsh foltedd uchel ac isel basio set lawn o brofion mewn labordai a gydnabyddir yn genedlaethol cyn gadael y ffatri, gan gynnwys codiad tymheredd, cylched byr, bywyd mecanyddol a dwsinau o eitemau eraill.
Yn ogystal, rhoddir blaenoriaeth i gynhyrchion sydd wedi pasio system rheoli ansawdd ISO 9001 ac ardystiad system rheoli amgylcheddol ISO 14001. Os yw'r prosiect yn cynnwys cysylltiad grid, mae angen cadarnhau hefyd a yw'r offer wedi'i gynnwys yn y rhestr o gyflenwyr cymwys y Grid Gwladol neu gwmnïau pŵer lleol. mae angen i brosiectau allforio roi sylw i ardystiadau rhyngwladol megis CE ac UL.
Mae dewis offer switsh foltedd uchel ac isel yn brosiect systematig, y mae angen iddo ystyried yn gynhwysfawr raddfa'r prosiect, yr amgylchedd gweithredu, lefel awtomeiddio ac anghenion gweithredu a chynnal a chadw hirdymor.
Yn aml mae angen i set o offer switsh foltedd uchel ac isel fod mewn gwasanaeth am fwy na 15 mlynedd, ac ar ôl ei osod, mae bron yn rhwym i'r orsaf bŵer am oes. Felly, yn hytrach na chael trafferth gydag ychydig gannoedd o ddoleri yn rhatach, cymerwch ychydig mwy o amser i edrych ar ddibynadwyedd, scalability, a chefnogaeth gwasanaeth y cynnyrch.
Gall detholiad rhesymol nid yn unig wella dibynadwyedd gweithrediad yr orsaf bŵer, ond hefyd leihau cost y cylch bywyd cyfan, a darparu cefnogaeth gadarn ar gyfer incwm sefydlog tymor hir y prosiect.
